DOD FX50-B 抵抗R24を外すと音量が上がる

DOD FX50-B Overdrive Plus 、回路図を見ていていくつか試してみたい事が出てきました。そのうちの一つをやってみました。写真のピンセットでつまんでいる抵抗を外して、ジャンパー線で繋いでみます。こうすると音量が上がるはずです。

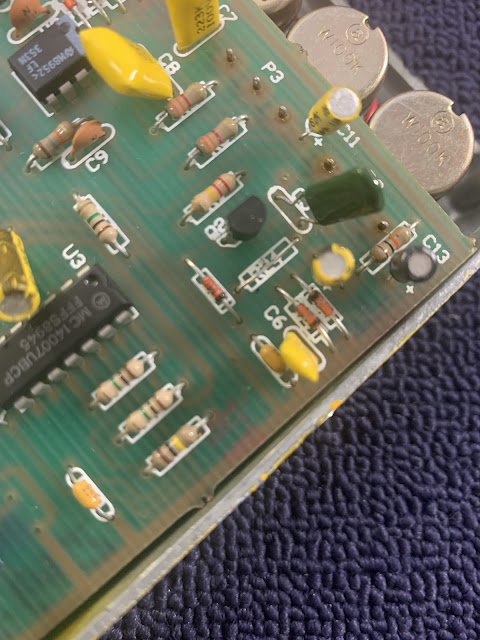

古いモデルにはこの抵抗がついていません。

後から追加したモノのようです。

追加したのには何か理由があるのでしょう。

どこかでfx50-b は音量が小さいという不満の声を見かけた事があります。古いモデルを見つけるか、ここの抵抗を外してジャンパー線でつないでしまうといいかもしれません。

抵抗を外すとR24の文字が見えます。このR24は回路図からクリッピングステージからボリューム/トーンステージへの間に入っているとわかります。220kΩとストラトのギターボリュームくらいの大きさがついてます。

外したままだと信号が途絶えて音が出ませんので、スズメッキ線でつなぎます。

音出し確認。

下の写真の左が初期、真ん中は中期、右は後期。

改造したのは1番右です。改造後は音量が上がり使いやすくなりました。またパンチのある音になった気がします。（音量が大きいと良い音と感じてしまうだけかもしれません）

さて、まだ試したい事があるのですが、次はクリッピングの部分です。

なぜかこのオーバードライブはクリッピングを２段階かけています。世に出ているほとんどのオーバードライブ・ディストーションはOPAMPの負帰還か増幅後の信号にダイオードを並列に接続するどちらか１段のみで信号クリップしています。

もしかしたら片方は不要なんでは？という疑問もあります。なにかオリジナルなサウンドを狙ったとも思えます。

このあたり、電気回路については私は初心者なのでわからない事だらけです。
